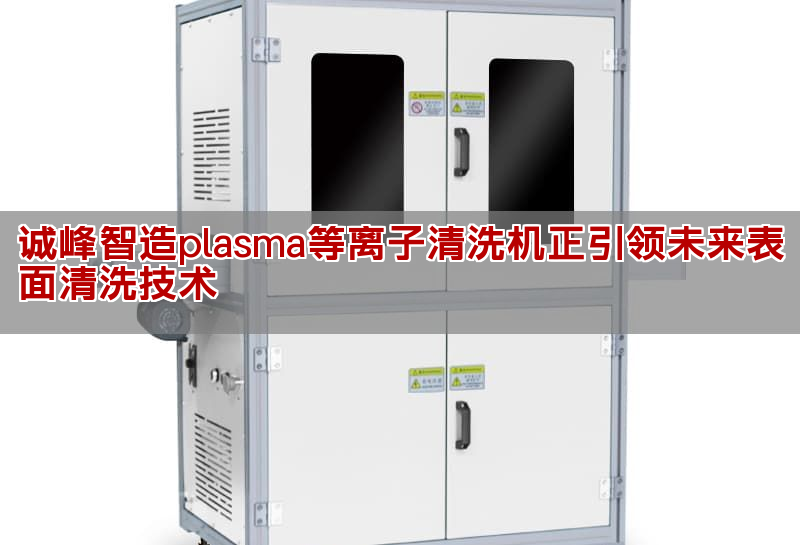

走進現代化電子廠的PCB車間,你可能聞到淡淡的松香氣味,看到成排的綠色電路板在流水線上流動。而在某個透明艙室中,藍紫色的光芒靜靜閃爍——那是等離子清洗機正在給電路板做“光子沐浴”。某工廠的劉工指著設備說:“就像用億萬把納米掃帚,把比頭發絲細千倍的灰塵從電路縫隙里掃出來。”這種看似科幻的場景,正支撐著從手機到衛星的電子設備可靠運行。電路板,特別是那些用在5G手機、自動駕駛汽車或者醫療設備里的高端板子,上面布滿了比頭發絲還細的線路和深不見底的微小孔洞。灰塵、油污甚至一點點指紋印,都可能讓信號中斷或者焊接失敗。傳統水洗、化學清洗對這些犄角旮旯束手無策,要么洗不干凈,要么殘留化學物質更麻煩,還產生大量廢水。這時候,等離子清洗機就成了救星,它干活兒不靠水也不靠強酸強堿,靠的是一種神奇的物質狀態——等離子體,也就是物質的“第四態”。
第一步:認識“第四態”清潔工
等離子體聽起來高大上,其實原理挺像閃電。想象一下,把普通空氣(或者特定的氣體,比如氧氣、氬氣)關進一個密封的“玻璃罐”(真空腔體)里,然后用類似微波爐那樣的高頻電波“轟擊”這些氣體分子。氣體分子被“打散架”,分裂成無數帶電的碎片:電子跑得飛快,帶正電的離子,還有一群特別活潑、見啥都想反應的“自由基”粒子。這鍋帶電的“粒子湯”,就是等離子體。它們能量超高,脾氣也“火爆”。當電路板被送進這個充滿等離子體的艙室,這些活躍粒子就開始了清潔工作。干法主要有兩種路子:一種是“硬砸”,比如用氬氣的離子(Ar?)像無數個超級微小的錘子,高速撞擊板子表面,把頑固的油污、氧化物硬生生“砸”下來、崩飛掉(物理濺射);另一種是“軟攻”,比如用氧氣產生的自由基(O?),它們像化學剪刀,能把有機污染物(比如油脂、樹脂殘渣)剪碎,變成水蒸氣(H?O)和二氧化碳(CO?)這種無害氣體,然后被抽走(化學反應)。通常是這兩種方式一起上,雙管齊下,效果杠杠的。
第二步:看看它專治哪些“電路板頭疼病”
這機器在電路板生產線上可是個多面手,專啃硬骨頭:
- 焊接前“搓澡”:板子上的焊盤(就是放芯片、貼元件的小金屬片)時間一長容易氧化生銹,或者沾上點指紋油脂。等離子體一過,銹沒了油跑了,焊錫膏能牢牢“抱住”焊盤,焊接賊結實,虛焊、脫焊問題少了一大半。某手機主板廠反饋,用了之后焊接不良率從1.7%降到了0.3%。
- 刷“綠漆”前打底:電路板上那層綠色的保護漆(阻焊層),涂之前得讓板子表面有點“粗糙”才粘得牢。等離子體不光能清潔表面,還能讓板子表面變“毛”,綠漆上去就像長了根,想剝落都難。
- 通孔“清道夫”:鉆那些密密麻麻的小孔時,孔壁上會殘留一種叫“膠渣”的樹脂碎屑。傳統方法洗不干凈,孔壁導電性就差了。等離子體小個子能鉆進深孔,把這些膠渣刻蝕掉或反應掉,保證孔壁干干凈凈,沉銅電鍍后導電性能棒棒的。數據顯示,它能處理深達0.15mm的微孔,遠超化學清洗的0.05mm極限。
- 芯片“安家”前大掃除:在高級封裝里,要把芯片粘到基板上或者做金線鍵合,基板表面必須超級干凈,不能有一點灰塵或有機殘留。等離子清洗是保證鍵合可靠性的關鍵一步。
第三步:為啥大家都愛用它?算筆明白賬
比起老方法,等離子清洗確實有幾把刷子:
| 比啥? | 傳統化學清洗 | 等離子清洗 |
|---|---|---|
| 鉆進小孔的本事 | ≤0.05mm 就吃力了 | ≤0.15mm 也能搞定 |
| 讓表面更“親水” | 提升 20-30 mN/m | 能提升到 72 mN/m (像水鋪開) |
| 廢水排放 | 每萬片板子約 3.5噸 | 零排放 (只消耗氣體) |
| 干活兒速度 | 慢悠悠,15-30分鐘 | 快得很,3-8分鐘完事 |
| 綠漆粘得牢不牢 | 一般水平 (3B級) | 超級牢靠 (5B級) |
| 環保合規 | 處理廢水麻煩,可能含危化品 | 符合 RoHS 等法規 |
除了表上的,它還特別“溫柔”,干法低溫處理,不會把嬌貴的電路板材料燙壞;能均勻處理復雜形狀,死角盲孔都不放過;而且調調氣體(O?、H?、Ar等)、功率、時間,就能對付不同臟東西,靈活得很。《電子信息制造業綠色發展指南》也提到2025年要大力降能耗減排放,等離子技術這種零廢水的方式正好踩在點上。
第四步:用起來也有小講究
好東西也得會用,不然也出岔子:
- 材料也挑“口味”:不是所有板子材料都吃同一種“等離子套餐”。比如某些特殊塑料(如聚酰亞胺)用純氧打太久可能會變黃,得加點“緩沖劑”氬氣(比如40% Ar)才穩妥。
- 別“洗過頭”了:高功率轟太久(比如超過90秒),銅箔表面可能被“打”得太粗糙(超過0.8μm),反而影響高頻信號傳輸。
- 機器也得“保養”:就像汽車要換機油,這機器也得定期伺候。電極最好每月用無水乙醇和無紡布擦擦,真空泵的油每干500小時左右也得換新,不然腔體里臟東西多了,等離子體“火力”就弱了。成都某廠就曾因沒按時保養,導致洗出來的醫療電路板檢測出菌落超標,嚴格按規程做就好了。
第五步:洗完干不干凈?三招驗驗貨
光說好不行,得看效果:
- 滴水驗“親疏”:在焊盤上滴一滴水。洗之前,水珠可能縮成小球(接觸角>112°),說明表面有油污疏水;洗得好的話,水珠會“啪”地攤開(接觸角<28°),證明表面超干凈、親水性強。
- 電鏡看“毛孔”:用掃描電鏡(SEM)放大幾千倍看孔壁,洗得好應該是均勻的刻蝕痕跡,光溜溜的,找不到樹脂膠渣的影子。
- 暴力“折磨”測:把洗好并焊上芯片的板子,扔進冷熱循環箱(比如-55℃到125℃),反復折騰上千次。如果焊接點依然堅挺,沒開裂沒脫焊,那清洗效果絕對過關。某汽車電子廠用X光看焊點,氣泡率從1.2%降到了0.05%。
從智能手機的柔性電路到空間站的控溫模塊,等離子清洗技術正以納米級的精度守護著電子世界的經脈。當你在深夜刷著手機時,那些在電路板縫隙中穿梭的離子風暴,那些精準調控的氣體配方,都在默默確保著信號暢通無阻。這項看似藏在工廠角落的技術,實則撐起了數字時代的可靠性基石——它讓電子設備不僅更智能,更在微觀世界里實現了真正的“一塵不染”。
