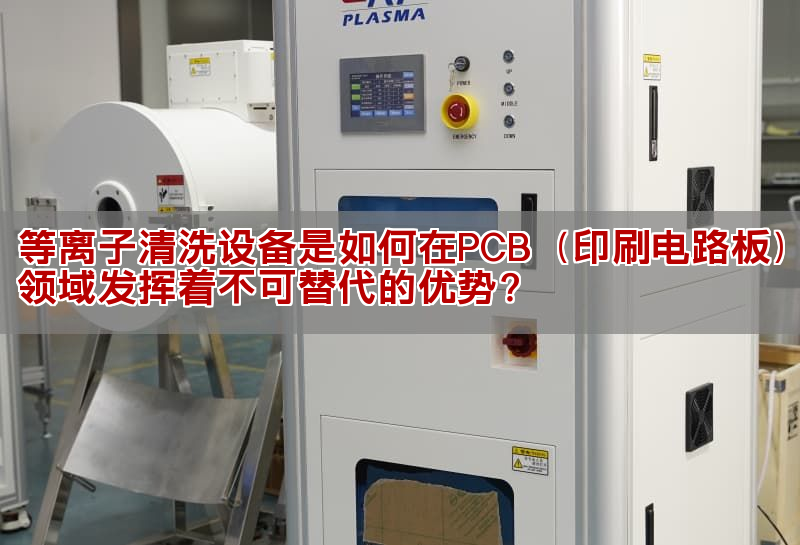

走進現代化電子廠的PCB車間，你會聞到淡淡的松香氣味，看到成排的電路板在流水線上流動。而在某個透明艙室中，藍紫色的光芒靜靜閃爍——那是等離子清洗機正在給電路板做“光子沐浴”。某工廠的劉工指著設備說：“就像用億萬把納米掃帚，把比頭發絲細千倍的灰塵從電路縫隙里掃出來。”這種看似科幻的場景，正支撐著從手機到衛星的電子設備可靠運行。

根據《電子信息制造業綠色發展指南》要求，2025年PCB單位產值能耗需降低18%。傳統化學清洗產生的廢水處理成本占總成本12%，而等離子技術讓這個數字歸零。

認識清洗原理

等離子清洗機工作時像在制造微型閃電。當高頻電場激活氧氣或氬氣時，氣體分子被撕成帶電粒子，形成等離子體。這些粒子以每秒千米的速度撞擊PCB表面，產生雙重清潔效果：

• 物理轟擊：氬離子像微型錘子敲落焊盤上的氧化層
• 化學反應：氧自由基把油污分解成二氧化碳和水蒸氣

在深圳某HDI板工廠的顯微鏡下可見：0.1mm的微孔內，膠渣殘留從1200個/cm2降至50個/cm2，孔壁粗糙度精確控制在0.3μm，讓沉銅層咬合更牢固。

解鎖核心優勢

與傳統濕法清洗對比，等離子技術的優勢一目了然：

江蘇某通信板廠的數據更直觀：5G天線板經等離子處理后，信號損耗降低40%，虛焊率從1.7%驟降至0.3%。

掌握操作流程

第一步：參數配對
就像配制藥劑，工程師根據“病癥”調氣體配方：

• 除有機油污：氧氣為主（流量30sccm）
• 清金屬氧化層：氬氫混合（比例4:1）
• PTFE材料活化：加5%氮氣增強結合力

某軍工企業經驗：處理導彈控制板時，功率設定300W+脈沖模式，避免高頻電路損傷。

第二步：智能裝載
現代設備配備視覺定位系統。當放入10層軟硬結合板時，機械臂自動調整噴頭角度，讓等離子體流入0.08mm的盲孔。廣州某廠的測試顯示，這種智能處理使良品率提升22%。

第三步：動態監控
艙內的光譜儀實時分析廢氣成分。當檢測到碳元素信號消失，系統自動停機——這表示孔內膠渣已完全清除。某航天器件廠憑借此技術，衛星電路合格率達到99.98%。

避開操作雷區

等離子清洗雖強，但也需規避三大風險：

1. 材料過敏：聚酰亞胺基板用純氧處理會泛黃，需混入40%氬氣緩沖
2. 過度治療：高功率轟擊超90秒，銅箔粗糙度超0.8μm將影響信號傳輸
3. 設備保養：每月需用無紡布蘸無水乙醇擦拭電極，真空泵油每500小時更換

成都某醫療設備廠曾因忽略保養，導致腔體污染使心電監測板菌落超標。規范維護后問題迎刃而解。

驗收清潔成果

三種方法驗證清洗效果：

• 水滴測試：焊盤接觸角從112°降至28°，像水珠在荷葉上攤開
• SEM掃描：放大5000倍可見孔壁均勻凹蝕，無樹脂殘留
• 暴力測試：將處理后的BGA芯片經歷-55℃~125℃千次循環，零脫焊

某汽車電子廠用X射線檢測顯示：發動機控制模塊的焊點氣泡率從1.2%降至0.05%，遠超車規級標準。

從智能手機的柔性電路到空間站的控溫模塊，等離子清洗技術正以納米級的精度守護著電子世界的經脈。當你在深夜刷著手機時，那些在電路板縫隙中穿梭的離子風暴，那些精準調控的氣體配方，都在默默確保著信號暢通無阻。這項看似藏在工廠角落的技術，實則撐起了數字時代的可靠性基石——它讓電子設備不僅更智能，更在微觀世界里實現了真正的“一塵不染”。
