在集成電路制造領域，清洗工藝就像給精密儀器做SPA，任何細微的雜質都可能讓價值連城的芯片變成廢品。傳統濕法清洗雖然沿用多年，但面對納米級制程時總顯得力不從心，這時候CRF等離子清洗技術就像一位拿著光劍的絕地武士，用高能粒子束為芯片表面做深度清潔。

等離子清洗到底強在哪里

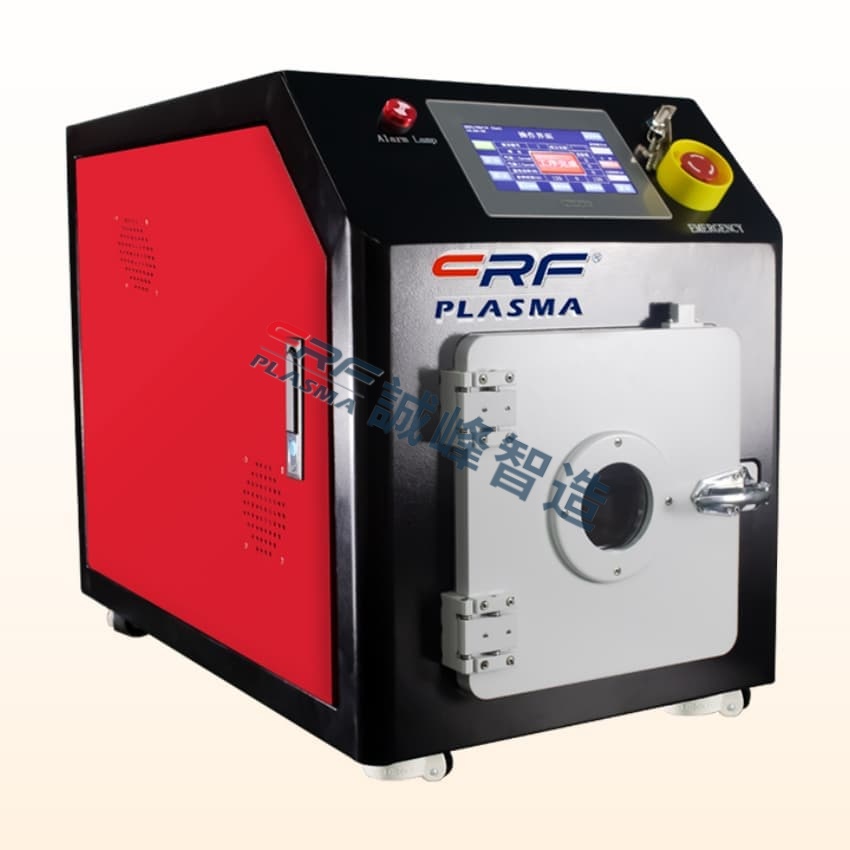

想象一下用高壓水槍沖洗汽車和用納米級離子束打磨的區別。CRF技術通過射頻電場將氣體電離成等離子體，這些帶電粒子以接近光速撞擊材料表面，不僅能剝離分子級污染物，還能活化表面增強后續鍍膜附著力。誠峰智造研發的脈沖調制技術讓等離子體密度比常規設備提升40%，就像把普通吸塵器升級成了工業級除塵系統。某知名晶圓廠測試數據顯示，采用這種技術后光刻膠殘留量直接從3.2nm降至0.8nm以下。

集成電路制造的隱形守護者

在芯片生產的每個關鍵節點，等離子清洗都在默默發揮作用。光刻前的基材處理階段，它能讓硅片表面達到原子級潔凈；金屬布線工序后，它能精準清除電鍍殘留而不損傷脆弱線路；封裝測試前，它又能去除有機污染物保證焊接可靠性。特別在3D封裝技術中，那些深寬比超過10:1的微孔結構，傳統方法根本無能為力，而等離子體卻能無孔不入。

選擇設備要注意的三大細節

不是所有等離子設備都能滿足芯片制造要求，首先要看等離子體均勻性，就像煎餅師傅的手法要保證每寸晶圓受熱均勻。其次要考慮工藝氣體配比，誠峰智造的智能混氣系統能根據材料類型自動調節氬氣、氧氣等比例。最重要的是殘留物處理能力，有些設備清洗后反而會產生新的聚合物，這就好比用臟抹布擦桌子。

未來技術演進方向

隨著芯片制程向2nm邁進，清洗工藝正在從宏觀走向量子尺度。下一代等離子技術可能會引入人工智能實時調控參數，就像自動駕駛汽車隨時調整行駛狀態。低溫等離子體也是個有趣的方向，能在不加熱基底的情況下完成清洗，這對溫度敏感的先進封裝特別重要。業內專家預測，五年內等離子清洗設備的市場規
