說到半導體制造，很多人會想到光刻機，但其實蝕刻工藝同樣至關重要。在芯片生產的精細流程中，等離子蝕刻機就像一位精準的雕刻師，用高能離子束在硅片上刻出納米級的電路圖案。而要讓這位“雕刻師”發揮最佳性能，反應氣體的選擇尤為關鍵。四氟化碳（CF?）作為最常用的蝕刻氣體之一，憑借獨特的化學特性成為半導體行業的“隱形功臣”。

四氟化碳如何實現精準蝕刻

等離子蝕刻機工作時，四氟化碳在高壓電場下被電離成活性粒子。這些帶電粒子就像微型“刻刀”，能與硅材料發生選擇性反應。有趣的是，CF?分解后生成的氟自由基特別“偏愛”硅原子，兩者相遇會形成揮發性化合物，直接被真空系統抽走。這種反應具有明顯的方向性——垂直方向的蝕刻速率遠高于橫向，從而保證了電路圖形的陡直度。在5納米以下的先進制程中，這種各向異性蝕刻能力直接決定了芯片性能的優劣。

為什么半導體廠偏愛四氟化碳

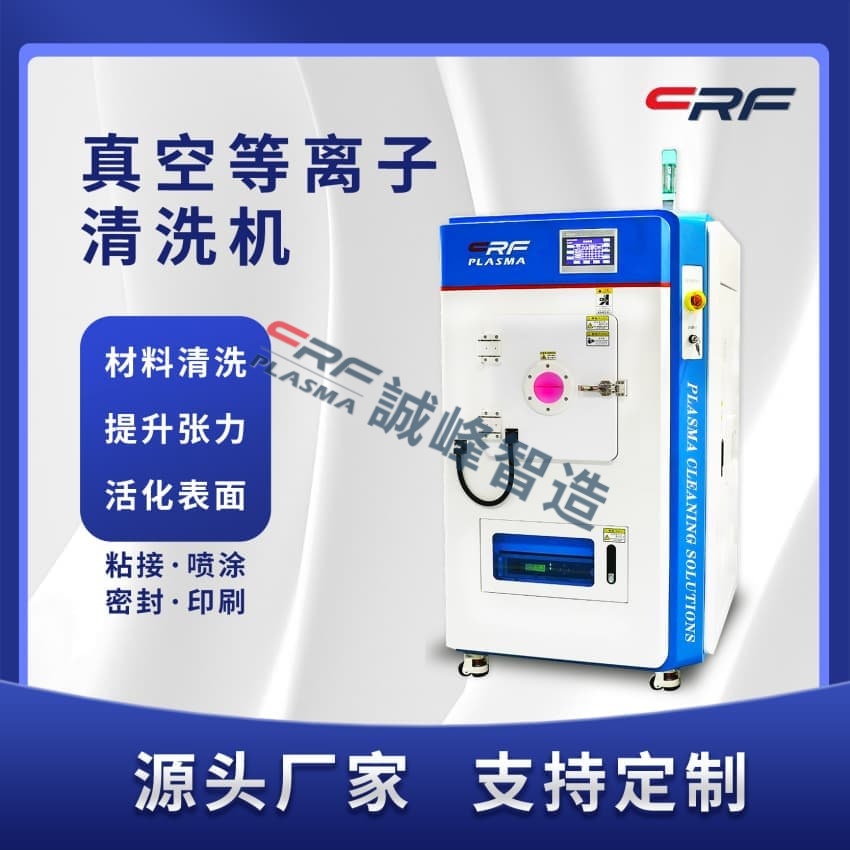

相比其他蝕刻氣體，四氟化碳有三個難以替代的優勢。首先是穩定性，CF?分子結構像四個氟原子緊緊抱住一個碳原子，在常溫下完全惰性，存儲運輸特別安全。其次是可控性，通過調節射頻功率和氣體比例，能精確控制蝕刻速率，哪怕面對復雜的多層堆疊結構也不容易出錯。最重要的是經濟性，雖然特種氣體價格不菲，但CF?的蝕刻效率讓單次工藝時間大幅縮短，綜合算下來反而降低了生產成本。國內像誠峰智造這類設備商，現在都能提供匹配CF?工藝的定制化蝕刻方案。

蝕刻工藝中的氣體組合玩法

實際生產中很少單獨使用純四氟化碳。工程師們喜歡給它搭配不同的“搭檔”，比如摻入氧氣能提高蝕刻速率，混合氫氣則能增強對氧化硅的選擇比。最近行業里還流行三氟化氮（NF?）與CF?的復合配方，特別適合處理第三代半導體材料。這種靈活的調配就像廚師掌握火候，不同的材料組合需要不同的“調味比例”。值得注意的是，氣體配比哪怕相差1%，都可能影響最終產品的良率，所以先進蝕刻機都配備了實時在線監測系統。

從實驗室走向產業化的挑戰

雖然四氟化碳工藝在理論上很完美，但量產時總會遇到意外情況。比如蝕刻后的側壁可能殘留氟化物，需要增加一步清洗工序；又或者長時間使用后，反應腔體內壁會沉積聚合物，必須定期做等離子清洗。更棘手的是環保問題，CF?作為強效溫室氣體，其全球變暖潛能值是二氧化碳的7000多倍。現在頭部廠商都在研發氣體回收裝置，像某些國產設備已經能實現90%以上的廢氣回收率，這既是技術突破也是社會責任。

未來工藝演進的新方向

隨著芯片制程逼近物理極限，蝕刻技術也在持續進化。極紫外（EUV）光刻的普及讓圖形尺寸縮小到十幾納米，這對蝕刻的精度提出更高要求。行業里開始嘗試將CF?與更活潑的八氟環丁烷（C?F?）搭配使用，還有人研究在低溫環境下進行等離子蝕刻。可以預見的是，無論工藝如何迭代，四氟化碳這類經典氣體仍將在很長時間內扮演關鍵角色。畢竟在微觀世界里，可靠往往比激進更重要。
