你可能聽說過微流控芯片，但未必知道PDMS這種神奇的材料。在生物醫學和化學分析領域，聚二甲基硅氧烷（PDMS）就像一塊會呼吸的海綿，柔軟透明又耐高溫，特別適合用來制作微流體系統的芯片基底。不過要讓這塊"海綿"乖乖聽話，還得靠等離子體清潔機來幫忙。

PDMS材料為什么需要特殊處理

剛出廠的PDMS表面就像涂了層防水蠟，水珠滴上去會直接滾落。這種疏水性對微流控芯片來說可是個大麻煩，畢竟我們需要讓液體在微米級的通道里順暢流動。傳統方法會用化學試劑浸泡，但容易殘留有毒物質。現在實驗室更青睞等離子體處理技術，就像用帶電的"微風"輕輕拂過材料表面，既干凈又環保。

等離子體清潔機的工作原理

想象一下把空氣撕成帶電粒子的狀態，這就是等離子體的本質。當機器把氧氣或氬氣電離成等離子體狀態，這些活潑的粒子會像微型鏟車一樣，把PDMS表面的有機污染物鏟除干凈，同時還能在材料表面刻蝕出納米級的凹槽。深圳誠峰智造的工程師打了個比方："這就像給PDMS鋪了層隱形軌道，液體分子會沿著設定路線自動跑起來。"

處理后的PDMS有哪些變化

經過等離子體處理的PDMS會從"厭水"變成"親水"，接觸角能從110°降到10°以下。更妙的是表面能提高了三四倍，這樣粘貼其他材料時就像涂了超級膠水。有研究顯示，處理后的芯片液體流動速度能提升60%，做細胞培養時細胞的附著率也能翻倍。不過這個效果不是永久的，通常能維持30分鐘到48小時，所以 timing 很重要。

不同行業的實際應用案例

在醫院檢驗科，用等離子體處理過的PDMS芯片檢測血液樣本，只需要傳統方法1/10的試劑用量。某大學實驗室甚至做出了"芯片上的器官"，讓不同組織在微流道里實現三維培養。在化工領域，這種技術幫研究人員觀察到了納米級氣泡的生成過程。要說最接地氣的應用，可能要數某些化妝品牌用它來測試新產品滲透性了。

操作時需要注意的細節

別看等離子體處理只要幾分鐘，里面的門道可不少。功率調到50W左右效果最好，超過100W反而會燒傷材料。處理時間通常控制在30-120秒之間，就像烤面包一樣要拿捏火候。記得要把PDMS放在處理艙中央位置，偏了效果會打折扣。有些實驗室會先超聲清洗再等離子處理，這個組合拳能讓表面能再提升15%左右。

未來技術發展方向

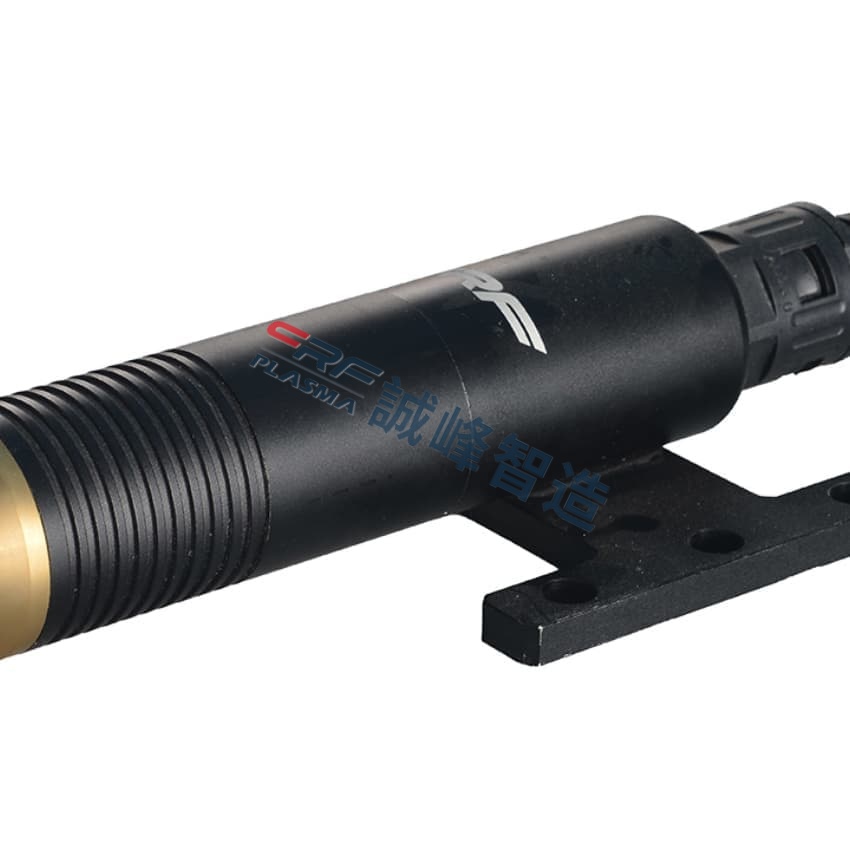

現在已經有團隊在研究大氣壓等離子體技術，以后可能就不需要真空環境了。另一些科學家在嘗試把處理時間壓縮到10秒以內，這樣更適合工業化量產。最近還有個有趣的方向是給等離子體里摻入特定氣體，讓PDMS表面帶上不同的功能基團。就像給手機貼膜，未來或許能定制各種"智能表面"。

選擇設備的小建議

市面上等離子體清潔機從桌面型到工業級都有，關鍵要看處理均勻性和穩定性。有些設備會在艙體內加裝旋轉托盤，這樣處理更均勻。如果要做大批量生產，最好選帶自動傳送帶的機型。記得定期檢查電極損耗情況，就像汽車要換機油一樣，保養到位才能用得久。
